Proin ha desarrollado un Sistema completo que va más allá de las exigencias de la EHE-08, de tal modo que se convierte en una herramienta avanzada para el control de la calidad en el suministro de hormigón, con el máximo control posible del producto hasta la fase de puesta en la obra y entrega al cliente, con:

Control GPS posicionamiento camiones hormigonera.

Control de resistencias de las palas en relación con la consistencia del hormigón.

Control de rotación hormigonera, velocidad y sentido de giro.

Control añadido agua mediante contador.

Temperatura ambiente como elemento adicional.

Gestión de alarmas opcional.

La instrumentación planeada para ser instalado sobre las hormigoneras, será capaz de detectar y registrar los parámetros y mandarlos al sistema de fabricación y control del ciclo productivo de CONEX u otros sistemas distintos, de modo que permita la monitorización en continuo del amasado y la generación de alarmas.

Objetivos del sistema a nivel de empresa fabricante de hormigón.

Conocer y registrar el estado del hormigón durante su transporte y sus condiciones de entrega en obra.

Cumplir con los requerimientos de la EHE 08

Informar en “tiempo real” del estado de suministro

La medición de la presión es continua y en cada vuelta, el equipo de abordo realiza los cálculos y envía y registra la presión mínima, media y máxima, con el fin de que se pueda identificar la consistencia del hormigón al cruzar esta información con los datos de control de calidad.

Camiones Propios y Alquilados.

El Sistema TESEHO permite a las empresas fabricantes de hormigón consultar tanto los viajes realizados por sus camiones propios como por los camiones alquilados. Se ha desarrollado de forma que las hormigoneras alquiladas que dispongan de este sistema puedan prestar el servicio a cualquier planta, independiente del sistema de automatización de la misma, solo tendrán que permitir durante el tiempo de servicio el acceso a los parámetros del camión y el hormigonero los unirá a los datos del albarán.

Aplicación Hormigonero.

Esta aplicación permite a las empresas de hormigón consultar toda la información que se ha producido en el porte de los albaranes emitidos en las distintas plantas de hormigón y desde distintas aplicaciones de fabricación o emisión de albaranes.

Muestra los distintos estados por los que pasa el porte: desde salida de planta, en recorrido, llegada y salida de obra, etc... Del mismo modo permite consultar los datos de consumos de agua, informando de incidencias y anomalías.

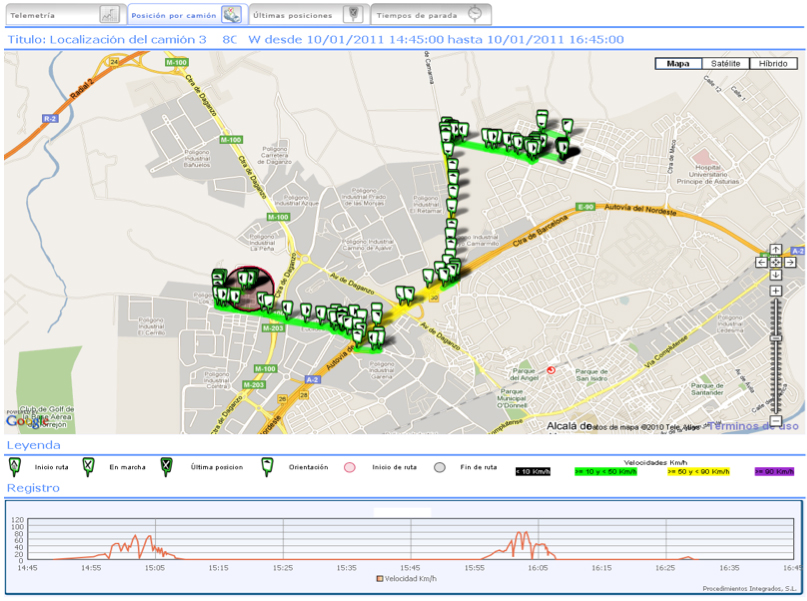

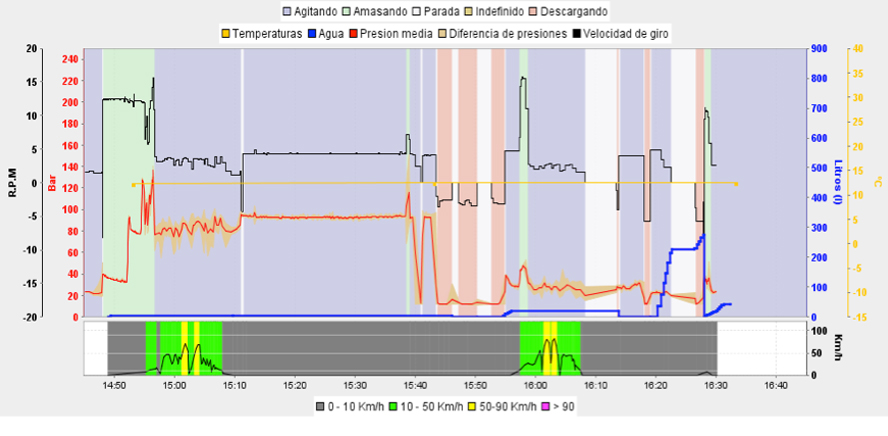

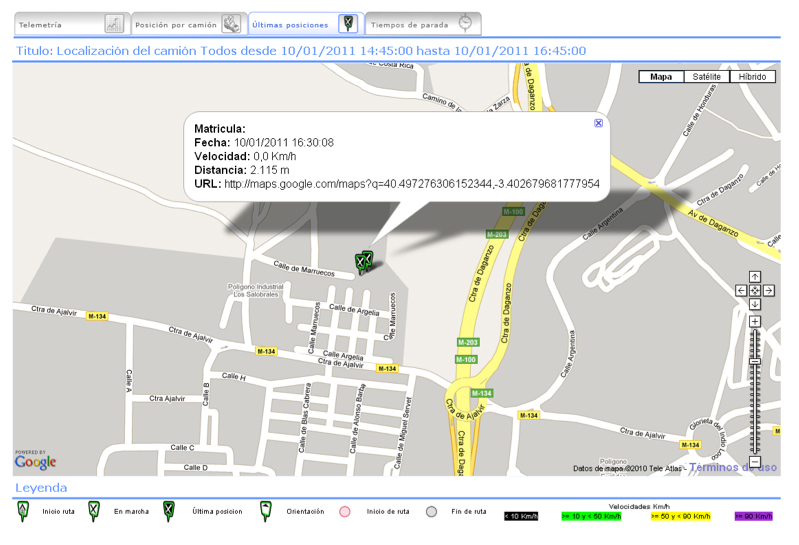

Permite ver la posición en tiempo real de cualquier camión dado de alta en el sistema TESEHO, así como la evolución de las presiones y la velocidad de giro en una sola gráfica. También permite la exportación de todos éstos datos para su tratamiento externo, como puede ser Excel. Geolocaliza las obras automáticamente y estima la cantidad de hormigón devuelto a planta.

Alarmas.

Existe la posibilidad de incorporar el control de alarmas que avisa de posibles problemas como pueden ser: falta de amasado, añadido de agua, alarmas de temperatura, etc.. (Opcional).

Las alarmas son un servicio centralizado que recibe desde distintas ejecuciones de la aplicación HORMIGONERO (planta, central ...) alarmas por viajes y las distribuye mediante email u otros mecanismos a los interesados. Las alarmas están clasificadas por niveles.

Las alarmas están definidas contra los parámetros que especifica la empresa:

Parada excesiva del camión antes de descargar.

Parada de la cuba antes de descargar.

Parada excesiva de la cuba antes de descargar.

Esta descargando fuera de la obra.

Añadido de agua durante la descarga.

Camión moviéndose en descarga (a más de 35 km/h).

Tiempo de amasado alto.

Tiempo de amasado muy alto.

Poco tiempo de amasado.

Tiempo de entrega muy cercano a los 90 minutos (norma).

Tiempo de entrega fuera de los 90 minutos (norma).

Tiempo de entrega fuera muy cercano a lo estipulado (formula, contrato...).

Tiempo de entrega fuera de lo estipulado.

Muchas vueltas de la hormigonera antes de descargar.

Demasiadas vueltas de la hormigonera antes de descargar.

Porte cerrado sin descargar.

No entró la hormigonera a la boca de carga en sentido de descarga antes de la cargar el hormigón.

Se ha echado agua desde la salida de planta hasta fin de descarga.

Añadido de agua desde la salida de planta (más de 70lts).

Añadido de agua desde la salida de planta (más de 100lts).

Ha habido una variación de presión del accionamiento hidráulico de la hormigonera durante el transporte.

Se ha lavado fuera de una zona de lavado (planta, obra o zona especificada).

Instalación.

Proin podría formar a personal de la empresa para el montaje de los equipos en los camiones.

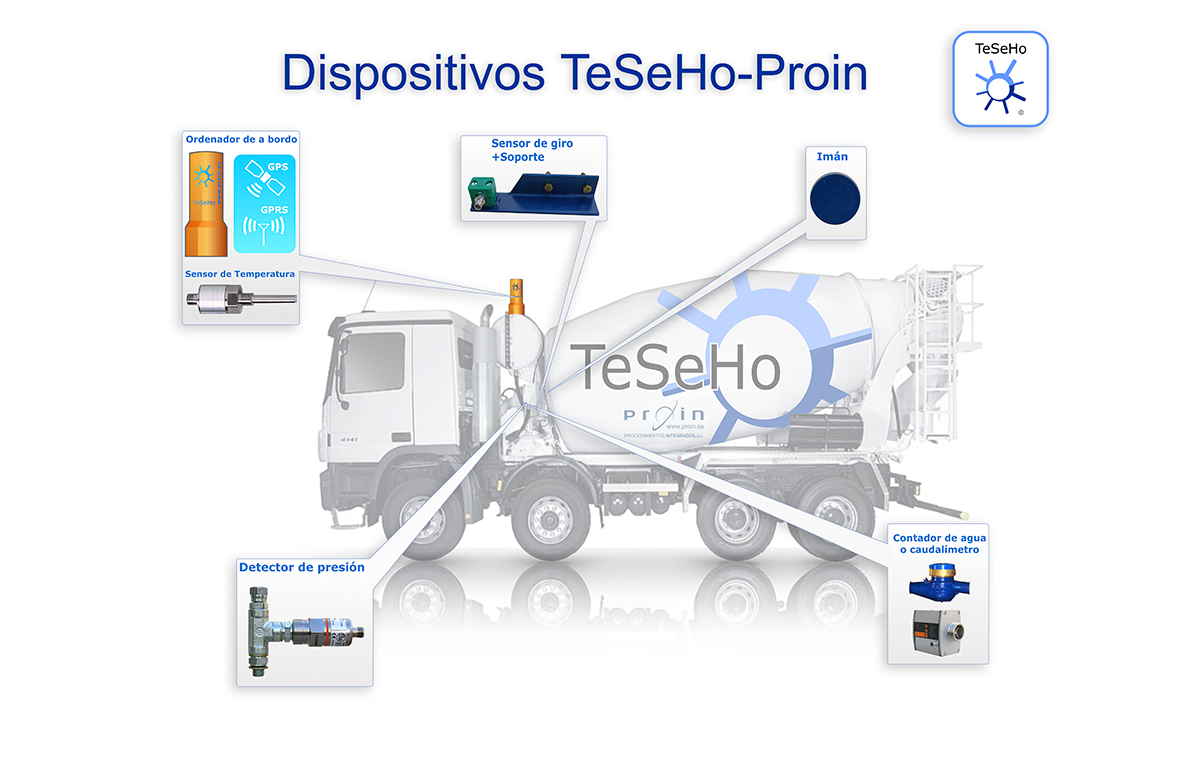

El Módulo TESEHO Proin para camiones hormigonera se compone de los siguientes elementos y para su instalación no es necesario invadir la cabina del conductor:

Módulo de ordenador de abordo (1).

Antena (1).

Sensor de presión (1).

Sensores de giro, pletinas y soportes (2).

Contador de agua (1).

Sistema GPS para detectar en tiempo real la ubicación de vehículo.

Sistema GPRS - UMTS para la transmisión de datos en tiempo real desde el vehículo y la central y la planta.

Software y material vario para montaje equipo.

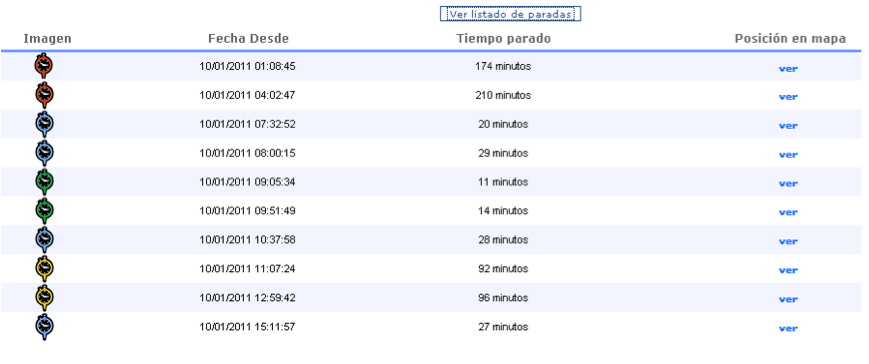

Algunas gráficas del sistema.
